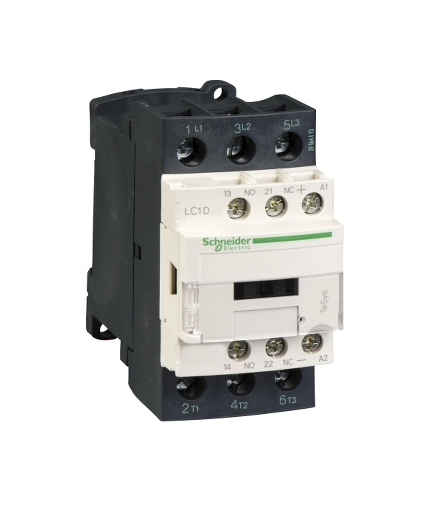

Stycznik mocy TeSys D AC3 38A 3P 1NO 1NC cewka 24VDC zaciski skrzynkowe, LC1D38BD Schneider Electric

SE-LC1D38BD

3389110359671

121608

Stycznik mocy TeSys D AC3 38A 3P 1NO 1NC cewka 24VDC zaciski skrzynkowe  Więcej szczegółów

538,68 zł

Schneider Electric

4-7 dni roboczych

Jest to szacowany czas wysyłki towaru z naszego magazynu. (nie jest to całkowity czas dostawy).

W całkowitym czasie należy jeszcze uwzględnić czas potrzebny wybranej przez Ciebie firmie kurierskiej na dostarczenie.

17 szt.

Deklarowana przez producenta ilość dostępna do zamówienia w jego magazynie.

Stan magazynowy aktualizowany jest przynajmniej raz dziennie.

Stycznik mocy TeSys D AC3 38A 3P 1NO 1NC cewka 24VDC zaciski skrzynkowe, LC1D38BD Schneider Electric 4.29 1 5 14

Twoja ocena została dodana.

Wystąpił błąd podczas dodawania oceny.

Tylko zalogowani klienci mogą oceniać produkty.

ocena: 4.29 / 5
OCENY NIE SĄ WERYFIKOWANE Nie oceniłeś jeszcze tego produktu.
Liczba oddanych głosów: 14

GRATIS OD 349 ZŁ

Najtańsza dostawa już od 13,49 zł

mapka typu dostawy

Płacisz po 45 dniach

twisto ikona

Zamów teraz a na zapłatę masz aż 45 dni

Jak to działa?

Przy płatności za zakupy wybierz płatność

i ciesz się zakupem

Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ

14 dni na zwrot

Konsumencie, na zwrot towaru masz aż 14 dni

Zaufane opinie

zaufane opinie

Posiadamy zaufane opinie

Gwarancja minimum

2 lata

Większość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią

Parametry podstawowe

Indeks produktu LC1D38BD
certyfikaty produktu BV
 ,CCC
 ,CSA
 ,DNV
 ,GL
 ,GOST
 ,LROS (Lloyds register of shipping)
 ,RINA
 ,UL
czas pracy 16...24 ms otwieranie
 ,53.55...72.45 ms zamykanie
częstość łączeń 3600 cykl/h w <= 60 °C
gama produktów TeSys
Gama produktów TeSys D
Irms znamionowy prąd załączany 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1
 ,250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1
 ,550 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
kategoria przepięciowa III
Kategoria użytkowania AC-1
 ,AC-3
 ,AC-4
kombinacja styków 3 NO
konfiguracja styku pomocniczego 1 NO + 1 NC
moc silnika w KM 10 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
 ,10 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
 ,20 HP w 480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
 ,25 HP w 600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
 ,5 HP w 240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki
moc silnika w kW 18.5 kW w 380...400 V prąd przemienny (AC) 50/60 Hz AC-3
 ,18.5 kW w 415...440 V prąd przemienny (AC) 50/60 Hz AC-3
 ,18.5 kW w 500 V prąd przemienny (AC) 50/60 Hz AC-3
 ,18.5 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3
 ,7.5 kW w 400 V prąd przemienny (AC) 50/60 Hz AC-4
 ,9 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3
moment dokręcania Obwód sterowania 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2
 ,Obwód sterowania 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm
 ,Obwód zasilający 2.5 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2
 ,Obwód zasilający 2.5 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm
napięcie sterujące [Uc] 24 V DC
Nazwa produktu TeSys D
normy CSA C22.2 Nr 14
 ,EN 60947-4-1
 ,EN 60947-5-1
 ,IEC 60947-4-1
 ,IEC 60947-5-1
 ,UL 508
Opis biegunów 3P
paramtery bezpiecznika dobezpieczającego 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1
 ,63 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający
 ,63 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający
podstawa montażowa płyta
 ,szyna
pokrywa ochronna z
poziom bezpieczeństwa i niezawodności B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1
 ,B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1
przyłącza - zaciski Obwód sterowania zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla elastyczny - bez końcówka przewodu
 ,Obwód sterowania zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla elastyczny - z końcówka przewodu
 ,Obwód sterowania zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla stały - bez końcówka przewodu
 ,Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla elastyczny - z końcówka przewodu
 ,Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla elastyczny - bez końcówka przewodu
 ,Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla stały - bez końcówka przewodu
 ,Obwód zasilający zaciski śrubowe 1 kabel (kable) 1...10 mm² - sztywność kabla elastyczny - z końcówką kablową
 ,Obwód zasilający zaciski śrubowe 1 kabel (kable) 1.5...10 mm² - sztywność kabla stały - bez końcówka przewodu
 ,Obwód zasilający zaciski śrubowe 1 kabel (kable) 2.5...10 mm² - sztywność kabla elastyczny - bez końcówka przewodu
 ,Obwód zasilający zaciski śrubowe 2 kabel (kable) 1.5...6 mm² - sztywność kabla elastyczny - z końcówka przewodu
 ,Obwód zasilający zaciski śrubowe 2 kabel (kable) 2.5...10 mm² - sztywność kabla elastyczny - bez końcówka przewodu
 ,Obwód zasilający zaciski śrubowe 2 kabel (kable) 2.5...10 mm² - sztywność kabla stały - bez końcówka przewodu
rodzaj napięcia sterującego DC STANDARD
skrócona nazwa urządzenia LC1D
 ,LC1D38
srednia impedancja 2 mOm w 50 Hz - Ith 50 A dla Obwód zasilający
strata mocy na biegun 3 W AC-3
 ,5 W AC-1
trwałość elektryczna 1,4 Mcykli 38 A AC-3 przy Ue <= 440 V
 ,1,4 Mcykli 50 A AC-1 przy Ue <= 440 V
trwałość mechaniczna 30 Mcykli
Typ produktu lub komponentu stycznik
zastosowanie obciążenie rezystancyjne
 ,sterowanie silnikiem
Znamionowe napięcie izolacji [Ui] 600 V dla obwód mocy certyfikaty CSA
 ,600 V dla obwód mocy certyfikaty UL
 ,600 V dla obwód sygnalizacyjny certyfikaty CSA
 ,600 V dla obwód sygnalizacyjny certyfikaty UL
 ,690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1
 ,690 V dla Obwód zasilający zgodnie z IEC 60947-4-1
Znamionowe napięcie udarowe wytrzymywane [Uimp] zgodnie z IEC 60947
znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] 10 A w <= 60 °C dla obwód sygnalizacyjny
 ,50 A w <= 60 °C dla Obwód zasilający
Znamionowy prąd wyłączalny 550 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
Znamionowy prąd łączeniowy [Ie] 38 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający
 ,50 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający
[Icw] znamionowy prąd krótkotrwały wytrzymywany 100 A 1 s obwód sygnalizacyjny
 ,120 A 500 ms obwód sygnalizacyjny
 ,140 A 100 ms obwód sygnalizacyjny
 ,150 A <= 40 °C 1 min. Obwód zasilający
 ,310 A <= 40 °C 10 s Obwód zasilający
 ,430 A <= 40 °C 1 s Obwód zasilający
 ,60 A <= 40 °C 10 min. Obwód zasilający
[Ue] znamionowe napięcie łączeniowe <= 300 V prąd stały (DC) dla obwód mocy
 ,<= 690 V prąd przemienny (AC) 25...400 Hz dla Obwód zasilający
