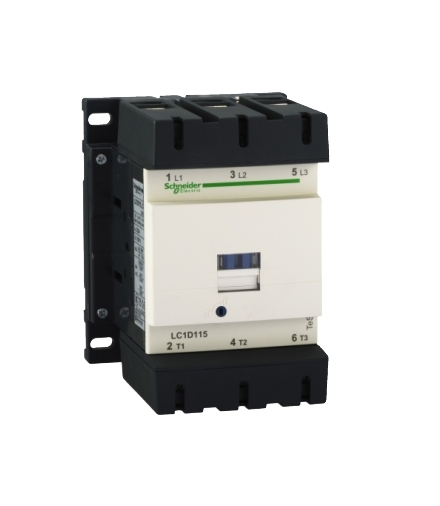

Stycznik mocy TeSys D AC3 115A 3P 1NO 1NC cewka 230V 50/60HZ, LC1D115P7 Schneider Electric
SE-LC1D115P7
3389110377224
121575
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 4.35 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 17
Liczba oddanych głosów: 17
Stycznik mocy TeSys D AC3 115A 3P 1NO 1NC cewka 230V 50/60HZ Więcej szczegółów
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
Parametry podstawowe
| Indeks produktu | LC1D115P7 |
| certyfikaty produktu | BV |
| , | CCC |
| , | CSA |
| , | DNV |
| , | GL |
| , | GOST |
| , | LROS (Lloyds register of shipping) |
| , | RINA |
| , | UL |
| czas pracy | 20...50 ms zamykanie |
| , | 6...20 ms otwieranie |
| częstość łączeń | 2400 cykl/h w <= 60 °C |
| gama produktów | TeSys |
| Gama produktów | TeSys D |
| Irms znamionowy prąd załączany | 1260 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 |
| , | 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 |
| , | 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 |
| kategoria przepięciowa | III |
| Kategoria użytkowania | AC-1 |
| , | AC-3 |
| , | AC-4 |
| kombinacja styków | 3 NO |
| konfiguracja styku pomocniczego | 1 NO + 1 NC |
| moc silnika w KM | 100 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki |
| , | 30 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki |
| , | 40 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki |
| , | 75 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki |
| moc silnika w kW | 18.5 kW at 400 V AC 50/60 Hz AC-4 |
| , | 30 kW at 220...230 V AC 50/60 Hz AC-3 |
| , | 55 kW at 380...400 V AC 50/60 Hz AC-3 |
| , | 59 kW at 415...440 V AC 50/60 Hz AC-3 |
| , | 65 kW at 1000 V AC 50/60 Hz AC-3 |
| , | 75 kW at 500 V AC 50/60 Hz AC-3 |
| , | 80 kW at 660...690 V AC 50/60 Hz AC-3 |
| moment dokręcania | obwód mocy 12 N.m - wł złącze sześciokątny 4 mm |
| , | Obwody sterowania 1.2 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2 |
| , | Obwody sterowania 1.2 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm |
| napięcie sterujące [Uc] | 230 V AC 50/60 Hz |
| Nazwa produktu | TeSys D |
| normy | CSA C22.2 Nr 14 |
| , | EN 60947-4-1 |
| , | EN 60947-5-1 |
| , | IEC 60947-4-1 |
| , | IEC 60947-5-1 |
| , | UL 508 |
| Opis biegunów | 3P |
| paramtery bezpiecznika dobezpieczającego | 10 A gGdoobwód sygnalizacyjny |
| , | 200 A gG w <= 690 V koordynacja typ 2 dla obwód mocy |
| , | 250 A gG w <= 690 V koordynacja typ 1 dla obwód mocy |
| podstawa montażowa | płyta |
| , | szyna |
| pokrywa ochronna | z |
| poziom bezpieczeństwa i niezawodności | B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1 |
| , | B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 |
| przyłącza - zaciski | obwód mocy złącze 1 kabel (kable) 10...120 mm² - sztywność kabla stały - bez końcówka przewodu |
| , | obwód mocy złącze 2 kabel (kable) 10...50 mm² - sztywność kabla stały - bez końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla elastyczny - bez końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla elastyczny - z końcówką kablową |
| , | Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla elastyczny - bez końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla elastyczny - z końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla stały - bez końcówka przewodu |
| , | Obwód zasilający złącze 1 kabel (kable) 10...120 mm² - sztywność kabla elastyczny - bez końcówka przewodu |
| , | Obwód zasilający złącze 1 kabel (kable) 10...120 mm² - sztywność kabla elastyczny - z końcówka przewodu |
| , | Obwód zasilający złącze 2 kabel (kable) 10...50 mm² - sztywność kabla elastyczny - bez końcówka przewodu |
| , | Obwód zasilający złącze 2 kabel (kable) 10...50 mm² - sztywność kabla elastyczny - z końcówka przewodu |
| , | Obwody sterowania zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla stały - bez końcówka przewodu |
| rodzaj napięcia sterującego | AC 50/60 Hz |
| skrócona nazwa urządzenia | LC1D |
| srednia impedancja | 0,6 mΩ w 50 Hz - Ith 200 A dla obwód mocy |
| strata mocy na biegun | 24 W AC-1 |
| , | 7,9 W AC-3 |
| trwałość elektryczna | 0,8 Mcykli 200 A AC-1 przy Ue <= 440 V |
| , | 0,95 Mcykli 115 A AC-3 przy Ue <= 440 V |
| trwałość mechaniczna | 8 Mcykli |
| Typ produktu lub komponentu | stycznik |
| zastosowanie | obciążenie rezystancyjne |
| , | sterowanie silnikiem |
| Znamionowe napięcie izolacji [Ui] | 1000 V dla Obwód zasilający zgodnie z IEC 60947-4-1 |
| , | 600 V dla obwód mocy certyfikaty CSA |
| , | 600 V dla obwód mocy certyfikaty UL |
| , | 600 V dla obwód sygnalizacyjny certyfikaty CSA |
| , | 600 V dla obwód sygnalizacyjny certyfikaty UL |
| , | 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1 |
| Znamionowe napięcie udarowe wytrzymywane [Uimp] | zgodnie z IEC 60947 |
| znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] | 200 A w <= 60 °C dla obwód mocy |
| Znamionowy prąd wyłączalny | 1100 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 |
| Znamionowy prąd łączeniowy [Ie] | 115 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla obwód mocy |
| , | 200 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla obwód mocy |
| [Icw] znamionowy prąd krótkotrwały wytrzymywany | 100 A 1 s obwód sygnalizacyjny |
| , | 1100 A <= 40 °C 1 s obwód mocy |
| , | 120 A 500 ms obwód sygnalizacyjny |
| , | 140 A 100 ms obwód sygnalizacyjny |
| , | 250 A <= 40 °C 10 min. obwód mocy |
| , | 550 A <= 40 °C 1 min. obwód mocy |
| , | 950 A <= 40 °C 10 s obwód mocy |
| [Ue] znamionowe napięcie łączeniowe | <= 1000 V prąd przemienny (AC) 25...400 Hz dla obwód mocy |
| , | <= 300 V prąd stały (DC) dla obwód mocy |
