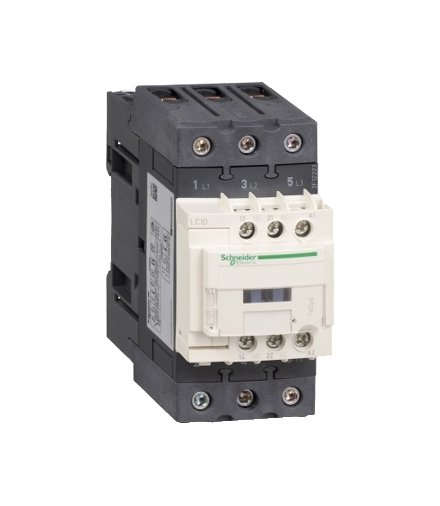

Stycznik mocy TeSys D 65A 30kW 3P 1NO 1NC cewka 230VAC zaciski EVK skrzynkowe, LC1D65AP7 Schneider Electric
SE-LC1D65AP7
3389119409025
121616
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 4.74 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 32
Liczba oddanych głosów: 32
Stycznik mocy TeSys D 65A 30kW 3P 1NO 1NC cewka 230VAC zaciski EVK skrzynkowe Więcej szczegółów
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
Parametry podstawowe
| Indeks produktu | LC1D65AP7 |
| certyfikaty produktu | CCC |
| , | CSA |
| , | GOST |
| , | UL |
| czas pracy | 12...26 ms zamykanie |
| , | 4...19 ms otwieranie |
| częstość łączeń | 3600 cykl/h w <,= 60 °C |
| gama produktów | TeSys |
| Gama produktów | TeSys D |
| Irms znamionowy prąd załączany | 1000 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 |
| , | 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 |
| , | 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 |
| kategoria przepięciowa | III |
| Kategoria użytkowania | AC-1 |
| , | AC-3 |
| , | AC-4 |
| kombinacja styków | 3 NO |
| konfiguracja styku pomocniczego | 1 NO + 1 NC |
| moc silnika w KM | 10 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki |
| , | 20 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki |
| , | 20 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki |
| , | 40 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki |
| , | 5 HP w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki |
| , | 50 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki |
| moc silnika w kW | 11 kW at 400 V AC 50/60 Hz AC-4 |
| , | 18.5 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3 |
| , | 30 kW w 380...400 V prąd przemienny (AC) 50/60 Hz AC-3 |
| , | 37 kW w 500 V prąd przemienny (AC) 50/60 Hz AC-3 |
| , | 37 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3 |
| moment dokręcania | Obwód sterowania 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2 |
| , | Obwód sterowania 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm |
| , | Obwód zasilający 5 N.m - wł złącza śrobowe EverLink BTR - przewód 1...25 mm² sześciokątny 4 mm |
| , | Obwód zasilający 8 N.m - wł złącza śrobowe EverLink BTR - przewód 25...35 mm² sześciokątny 4 mm |
| napięcie sterujące [Uc] | 230 V AC 50/60 Hz |
| Nazwa produktu | TeSys D |
| normy | CSA C22.2 Nr 14 |
| , | EN 60947-4-1 |
| , | EN 60947-5-1 |
| , | IEC 60947-4-1 |
| , | IEC 60947-5-1 |
| , | UL 508 |
| Opis biegunów | 3P |
| paramtery bezpiecznika dobezpieczającego | 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 |
| , | 125 A gG w <,= 690 V koordynacja typ 1 dla Obwód zasilający |
| , | 125 A gG w <,= 690 V koordynacja typ 2 dla Obwód zasilający |
| podstawa montażowa | płyta |
| , | szyna |
| pokrywa ochronna | z |
| poziom bezpieczeństwa i niezawodności | B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1 |
| , | B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 |
| przyłącza - zaciski | Obwód sterowania zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla elastyczny - bez końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla elastyczny - z końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla stały - bez końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla elastyczny - z końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla elastyczny - bez końcówka przewodu |
| , | Obwód sterowania zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla stały - bez końcówka przewodu |
| , | Obwód zasilający połączenie na wkręty 1 kabel (kable) 1...35 mm² - sztywność kabla elastyczny - bez końcówka przewodu |
| , | Obwód zasilający połączenie na wkręty 1 kabel (kable) 1...35 mm² - sztywność kabla elastyczny - z końcówka przewodu |
| , | Obwód zasilający połączenie na wkręty 2 kabel (kable) 1...25 mm² - sztywność kabla elastyczny - bez końcówka przewodu |
| , | Obwód zasilający połączenie na wkręty 2 kabel (kable) 1...25 mm² - sztywność kabla elastyczny - z końcówka przewodu |
| , | power circuit screw connection 1 cable(s) 1...35 mm² - cable stiffness solid - without cable end |
| , | power circuit screw connection 2 cable(s) 1...25 mm² - cable stiffness solid - without cable end |
| rodzaj napięcia sterującego | AC 50/60 Hz |
| skrócona nazwa urządzenia | LC1D |
| srednia impedancja | 1,5 mΩ w 50 Hz - Ith 80 A dla Obwód zasilający |
| strata mocy na biegun | 6,3 W AC-3 |
| , | 9.6 W AC-1 |
| trwałość elektryczna | 1,4 Mcykli 80 A AC-1 przy Ue <,= 440 V |
| , | 1,45 Mcykli 65 A AC-3 przy Ue <,= 440 V |
| trwałość mechaniczna | 6 Mcykli |
| Typ produktu lub komponentu | stycznik |
| zastosowanie | obciążenie rezystancyjne |
| , | sterowanie silnikiem |
| Znamionowe napięcie izolacji [Ui] | 600 V dla obwód mocy certyfikaty CSA |
| , | 600 V dla obwód mocy certyfikaty UL |
| , | 600 V dla obwód sygnalizacyjny certyfikaty CSA |
| , | 600 V dla obwód sygnalizacyjny certyfikaty UL |
| , | 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1 |
| , | 690 V dla Obwód zasilający zgodnie z IEC 60947-4-1 |
| Znamionowe napięcie udarowe wytrzymywane [Uimp] | zgodnie z IEC 60947 |
| znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] | 10 A w <,= 60 °C dla obwód sygnalizacyjny |
| , | 80 A w <,= 60 °C dla Obwód zasilający |
| Znamionowy prąd wyłączalny | 1000 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 |
| Znamionowy prąd łączeniowy [Ie] | 65 A (<,= 60 °C) w <,= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający |
| , | 80 A (<,= 60 °C) w <,= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający |
| [Icw] znamionowy prąd krótkotrwały wytrzymywany | 100 A 1 s obwód sygnalizacyjny |
| , | 110 A <,= 40 °C 10 min. Obwód zasilający |
| , | 120 A 500 ms obwód sygnalizacyjny |
| , | 140 A 100 ms obwód sygnalizacyjny |
| , | 260 A <,= 40 °C 1 min. Obwód zasilający |
| , | 520 A <,= 40 °C 10 s Obwód zasilający |
| , | 900 A <,= 40 °C 1 s Obwód zasilający |
| [Ue] znamionowe napięcie łączeniowe | <,= 300 V prąd stały (DC) dla obwód mocy |
| , | <,= 690 V prąd przemienny (AC) 25...400 Hz dla Obwód zasilający |
