SE-LC1D12B5
3606489602451
122299
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.

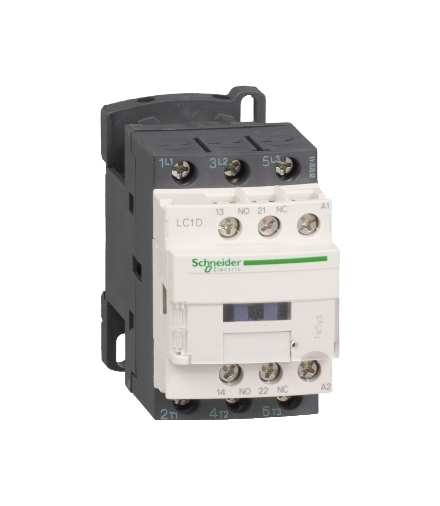

Stycznik mocy I=12A [AC-3] cewka 24VAC 50Hz styk pom 1NO 1NC zaciski skrzynkowe Więcej szczegółów
Jak to działa?
Przy płatności za zakupy wybierz płatnośćgama produktów | TeSys | |
Nazwa produktu | TeSys D | |
Typ produktu lub komponentu | Stycznik | |
skrócona nazwa urządzenia | LC1D | |
zastosowanie | Sterowanie silnikiemObciążenie rezystancyjne | |
Kategoria użytkowania | AC-1AC-3AC-4 | |
Opis biegunów | 3P | |
power pole contact composition | 3 NO | |
[Ue] znamionowe napięcie łączeniowe | Obwód zasilający: <= 690 V prąd przemienny (AC) 50 HzObwód zasilający: <= 300 V prąd stały (DC) | |
Znamionowy prąd łączeniowy [Ie] | 25 A 60 °C) w <= 440 V AC-1 dla Obwód zasilający12 A 60 °C) w <= 440 V AC-3 dla Obwód zasilający | |
moc silnika w kW | 3 kW w 220...230 V prąd przemienny (AC) 50 Hz (AC-3)5,5 kW w 380...400 V prąd przemienny (AC) 50 Hz (AC-3)5,5 kW w 415...440 V prąd przemienny (AC) 50 Hz (AC-3)7,5 kW w 500 V prąd przemienny (AC) 50 Hz (AC-3)7,5 kW w 660...690 V prąd przemienny (AC) 50 Hz (AC-3)3,7 kW w 400 V prąd przemienny (AC) 50 Hz (AC-4) | |
rodzaj napięcia sterującego | AC at 50 Hz | |
napięcie sterujące [Uc] | 24 V prąd przemienny (AC) 50 Hz | |
konfiguracja styku pomocniczego | 1 NO + 1 NC | |
znamionowe napięcie udarowe wytrzymywane [Uimp] | 6 kV zgodnie z IEC 60947 | |
kategoria przepięciowa | III | |
Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] | 25 A w <60 °C dla Obwód zasilający10 A w <60 °C dla obwód sygnalizacyjny | |
Irms znamionowy prąd załączany | 250 A w 440 V dla Obwód zasilający zgodnie z IEC 60947140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 | |
Znamionowy prąd wyłączalny | 250 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 | |
[Icw] znamionowy prąd krótkotrwały wytrzymywany | 30 A w <40 °C - 10 min. dla Obwód zasilający61 A w <40 °C - 1 min. dla Obwód zasilający105 A w <40 °C - 10 s dla Obwód zasilający210 A w <40 °C - 1 s dla Obwód zasilający100 A - 1 s dla obwód sygnalizacyjny120 A - 500 ms dla obwód sygnalizacyjny140 A - 100 ms dla obwód sygnalizacyjny | |
paramtery bezpiecznika dobezpieczającego | 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-140 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający25 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający | |
srednia impedancja | 2,5 mOm - Ith 25 A 50 Hz dla Obwód zasilający | |
Znamionowe napięcie izolacji [Ui] | Obwód zasilający: 690 V zgodnie z IEC 60947-4-1Obwód zasilający: 600 V CSA certyfikowanyObwód zasilający: 600 V UL certyfikowanyObwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1Obwód sygnalizacyjny: 600 V CSA certyfikowanyObwód sygnalizacyjny: 600 V UL certyfikowany | |
trwałość elektryczna | 2 Mcykli 12 A AC-3 przy Ue <= 440 V0.8 Mcycles 25 A AC-1 at Ue <= 440 V | |
strata mocyna biegun | 0,36 W AC-31,56 W AC-1 | |
Front cover | Z | |
podstawa montażowa | SzynaPłyta | |
Normy | EN/IEC 60947-1IEC 60947-4-1IEC 60947-5-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1 | |
certyfikaty produktu | ULCSACCCEACKCLROS (Lloyds register of shipping)DNV-GLRINABV | |
przyłącza - zaciski | Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1…4 mm²elastyczny bez końcówki kablowejObwód zasilający: zaciski śrubowe 2 kabel (kable) 1…4 mm²elastyczny bez końcówki kablowejObwód zasilający: zaciski śrubowe 1 kabel (kable) 1…4 mm²elastyczny z końcówką kablowąObwód zasilający: zaciski śrubowe 2 kabel (kable) 1…2,5 mm²elastyczny z końcówką kablowąObwód zasilający: zaciski śrubowe 1 kabel (kable) 1…4 mm²stały bez końcówki kablowejObwód zasilający: zaciski śrubowe 2 kabel (kable) 1…4 mm²stały bez końcówki kablowejControl circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible with cable endControl circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable endControl circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end | |
Moment dokręcania | Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmPower circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2 | |
czas pracy | 12...22 ms closing4...19 ms otwieranie | |
poziom bezpieczeństwa i niezawodności | B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 | |
trwałość mechaniczna | 15 Mcykli | |
maximum operating rate | 3600 cykl/h w <60 °C |
technologia cewki | Bez wbudowanego modułu ogranicznika przepięć | |
zakres napięcia sterującego | 0,3...0,6 Uc -40…70 °C zniknięcie, odcięcie prąd przemienny (AC) 50 Hz0.8...1.1 Uc -40…60 °C eksploatacyjny prąd przemienny (AC) 50 Hz1...1.1 Uc 60…70 °C eksploatacyjny prąd przemienny (AC) 50 Hz | |
pobór mocy przyciąganie w VA | 70 VA 50 Hz 0,75 20 °C) | |
pobór mocy przy podtrzymaniu w VA | 7 VA 50 Hz cos phi 0.3 (at 20 °C) | |
rozpraszanie ciepła | 2…3 W at 50 Hz | |
rodzaj styków pomocniczych | typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1 typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1 | |
częstotliwość obwodu sygnalizacyjnego | 25...400 Hz | |
minimalny prąd łączeniowy | 5 mA dla obwód sygnalizacyjny | |
minimalne napięcie wyłączeniowe | 17 V dla obwód sygnalizacyjny | |
czas bez sygnalizacji | 1,5 ms podczas wyłączenia pomiędzy stykiem NZ a NO1,5 ms podczas załączenia pomiędzy stykiem NZ a NO | |
rezystancja izolacji | > 10 MΩ dla obwód sygnalizacyjny |
