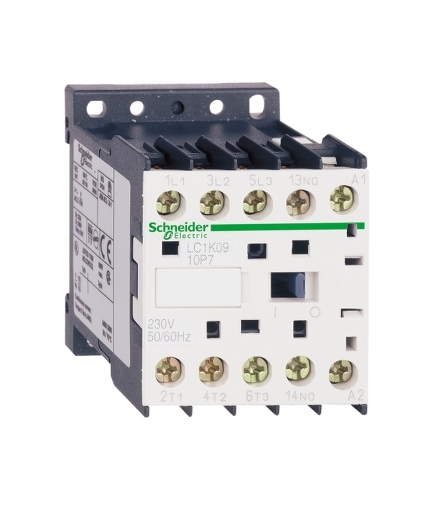

Stycznik miniaturowy LC1K0910P5 I9A AC-3 cewka 230VAC 50Hz styk pom 1NO zaciski skrzynkowe Schneider Electric
SE-LC1K0910P5
3606489602376
122290
Twoja ocena została dodana.
Wystąpił błąd podczas dodawania oceny.
Tylko zalogowani klienci mogą oceniać produkty.
ocena: 4.48 / 5
OCENY NIE SĄ WERYFIKOWANE
Liczba oddanych głosów: 14
Liczba oddanych głosów: 14
Stycznik miniaturowy I=9A [AC-3] cewka 230VAC 50Hz styk pom 1NO zaciski skrz Więcej szczegółów
GRATIS OD 349 ZŁ
Najtańsza dostawa już od 13,49 zł
Płacisz po 45 dniach
Zamów teraz a na zapłatę masz aż 45 dni
Jak to działa?
Przy płatności za zakupy wybierz płatność
i ciesz się zakupem
Zakupy są już Twoje, tak jak przy innych metodach płatności. Zapłać w późniejszym terminie
Więcej informacji TUTAJ
14 dni na zwrot
Konsumencie, na zwrot towaru masz aż 14 dni
Zaufane opinie
Posiadamy zaufane opinie
Gwarancja minimum
2 lataWiększość produktów posiada 2 letnią gwarancję producenta ale mamy również produkty z gwarancją nawet 6 letnią
Stycznik miniaturowy I=9A [AC-3] cewka 230VAC 50Hz styk pom 1NO zaciski skrz
Parametry podstawowe
| gama produktów | TeSys | |
| Typ produktu lub komponentu | Stycznik | |
| Nazwa produktu | TeSys K | |
| zastosowanie urządzenia | Sterowanie | |
| zastosowanie | Obciążenie rezystancyjne Sterowanie silnikiem |
Parametry uzupełniające
| Kategoria użytkowania | AC-1 AC-3 AC-4 | |
| Opis biegunów | 3P | |
| power pole contact composition | 3 NO | |
| [Ue] znamionowe napięcie łączeniowe | 690 V prąd przemienny (AC) 50 Hz | |
| Znamionowy prąd łączeniowy [Ie] | 9 A at <= 440 V AC AC-3 for power circuit 20 A 50 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający 16 A 70 °C) w 690 V prąd przemienny (AC) AC-1 dla Obwód zasilający | |
| rodzaj napięcia sterującego | AC at 50 Hz | |
| napięcie sterujące [Uc] | 230 V prąd przemienny (AC) 50 Hz | |
| moc silnika w kW | 2,2 kW w 220...230 V prąd przemienny (AC) 50 Hz AC-3 4 kW w 380...415 V prąd przemienny (AC) 50 Hz AC-3 4 kW w 440 V prąd przemienny (AC) 50 Hz AC-3 4 kW w 480 V prąd przemienny (AC) 50 Hz AC-3 4 kW w 500...600 V prąd przemienny (AC) 50 Hz AC-3 4 kW w 660...690 V prąd przemienny (AC) 50 Hz AC-3 2,2 kW w 400 V prąd przemienny (AC) 50 Hz AC-4 | |
| konfiguracja styku pomocniczego | 1 NO | |
| kategoria przepięciowa | III | |
| Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] | 20 A w <50 °C dla Obwód zasilający 10 A w <50 °C dla obwód sygnalizacyjny | |
| Irms znamionowy prąd załączany | 110 A AC for power circuit conforming to NF C 63-110 110 A AC for power circuit conforming to IEC 60947 110 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947 | |
| Znamionowy prąd wyłączalny | 110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A w 440 V zgodnie z IEC 60947 80 A w 500 V zgodnie z IEC 60947 70 A w 660...690 V zgodnie z IEC 60947 | |
| paramtery bezpiecznika dobezpieczającego | 25 A gG w <= 440 V dla Obwód zasilający 25 A aM dla Obwód zasilający 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947 10 A gG dla obwód sygnalizacyjny zgodnie z VDE 0660 | |
| srednia impedancja | 3 mOm - Ith 20 A 50 Hz dla Obwód zasilający | |
| Znamionowe napięcie izolacji [Ui] | Obwód zasilający: 690 V zgodnie z IEC 60947-4-1 Obwód zasilający: 600 V zgodnie z UL 60947-4-1 Obwód zasilający: 600 V zgodnie z CSA C22.2 No 60947-4-1 Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-4-1 Obwód sygnalizacyjny: 600 V zgodnie z UL 60947-4-1 Obwód sygnalizacyjny: 600 V zgodnie z CSA C22.2 No 60947-4-1 | |
| rezystancja izolacji | > 10 MΩ dla obwód sygnalizacyjny | |
| pobór mocy przyciąganie w VA | 30 VA 20 °C) | |
| pobór mocy przy podtrzymaniu w VA | 4,5 VA 20 °C) | |
| rozpraszanie ciepła | 1,3 W | |
| zakres napięcia sterującego | Eksploatacyjny: 0.8...1.15 Uc 50 °C) Zniknięcie, odcięcie: 0,2...0,75 Uc 50 °C) | |
| przyłącza - zaciski | Zaciski śrubowe 1 kabel (kable) 1,5…4 mm²stały Zaciski śrubowe 1 kabel (kable) 0,75…4 mm²elastyczny bez końcówki kablowej Zaciski śrubowe 1 kabel (kable) 0,34…2,5 mm²elastyczny z końcówką kablową Zaciski śrubowe 2 kabel (kable) 1,5…4 mm²stały Zaciski śrubowe 2 kabel (kable) 0,75…4 mm²elastyczny bez końcówki kablowej Zaciski śrubowe 2 kabel (kable) 0,34…1,5 mm²elastyczny z końcówką kablową | |
| maximum operating rate | 3600 cykl/h | |
| rodzaj styków pomocniczych | typ bezzwłoczny 1 NO | |
| częstotliwość obwodu sygnalizacyjnego | <= 400 Hz | |
| minimalny prąd łączeniowy | 5 mA dla obwód sygnalizacyjny | |
| minimalne napięcie wyłączeniowe | 17 V dla obwód sygnalizacyjny | |
| podstawa montażowa | Szyna Płyta | |
| Moment dokręcania | 1,3 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2 1,3 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm | |
| czas pracy | 10...20 ms rozładowanie cewki i otwarcie NO 10...20 ms ładowanie cewki i zamknięcie NO | |
| poziom bezpieczeństwa i niezawodności | B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1 B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 | |
| odległość bez nakładania | 0,5 mm | |
| trwałość elektryczna | 1,3 Mcykli 9 A AC-3 przy Ue <= 440 V 0.18 Mcycles 20 A AC-1 at Ue <= 440 V | |
| odporność mechaniczna | Wstrząsy stycznik zamknięty, w osi X: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik zamknięty, w osi Y: 15 Gn for 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik zamknięty, w osi Z: 15 Gn for 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi X: 6 Gn dla 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi Y: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi Z: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27 Wibracje stycznik zamknięty: 4 Gn, 5...300 Hz zgodnie z IEC 60068-2-6 Wibracje stycznik otwarty: 2 Gn, 5...300 Hz zgodnie z IEC 60068-2-6 | |
| wysokość | 58 mm | |
| Szerokość | 45 mm | |
| głębokość | 57 mm |
